平成30年度下期 第二種電気工事士 学科 問10 解説
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。

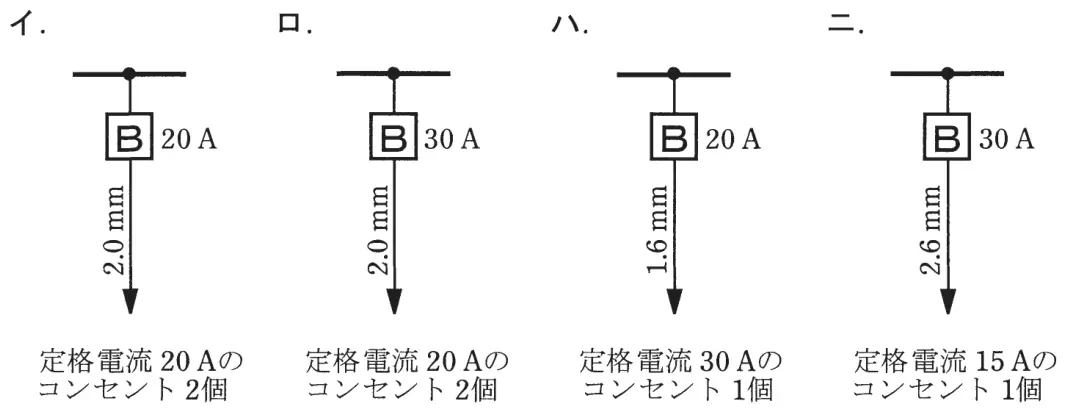

- イ（図記号）20A 2.0mm 定格電流20Aのコンセント2個
- ロ（図記号）30A 2.0mm 定格電流20Aのコンセント2個
- ハ（図記号）20A 1.6mm 定格電流30Aのコンセント1個
- ニ（図記号）30A 2.6mm 定格電流15Aのコンセント1個
答えを見る
正解 イ（図記号）20A 2.0mm 定格電流20Aのコンセント2個
要点20A配線用遮断器は1.6mm以上・20A以下のコンセント
解説
20Aの配線用遮断器の分岐回路は、電線1.6mm以上、コンセント20A以下なので、イが適切。
- ロ：30A分岐回路は電線2.6mm以上（5.5mm²以上）が必要で、2.0mmは不可。
- ハ：20A分岐回路に定格30Aのコンセントは接続できない。
- ニ：30A分岐回路のコンセントは20A以上30A以下で、15Aは不可。
30Aの分岐回路は「2.6mm以上、コンセント20A～30A」と組で覚える。
