令和元年度上期 第二種電気工事士 学科 問47 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

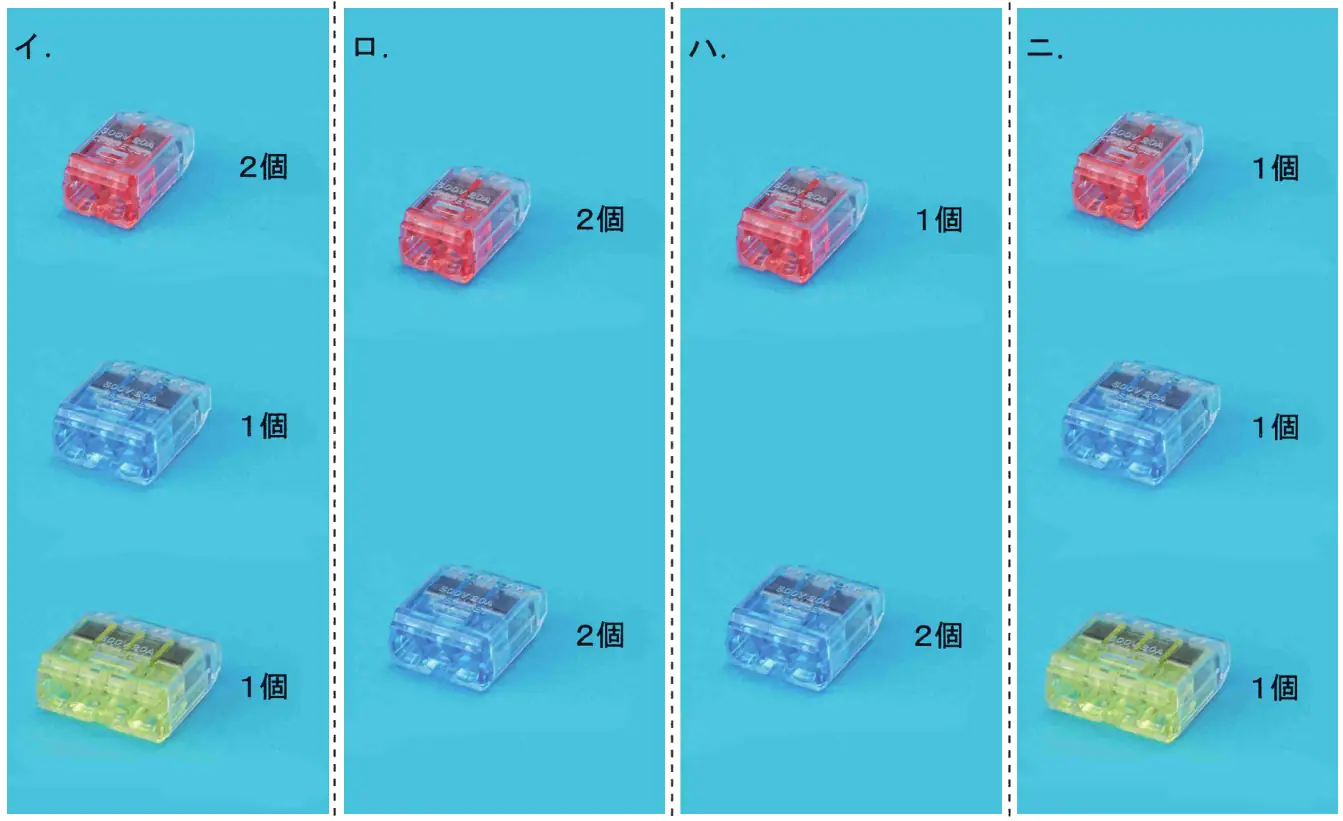

⑰で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線は，すべてVVF1.6とする。
答えを見る
正解 イ
要点差込形コネクタは接続する電線の本数で2・3・4本用を選ぶ
解説
⑰のボックスでは、台所側から来た電源をシ（DL2灯）とス（CH）とスイッチへ分ける。複線図で数えると次のとおりで、イが正しい。
- 接地側：電源、DL、DL、CH の4本 → 4本用1個
- 非接地側：電源、スイッチ の2本 → 2本用1個
- シの帰り線：スイッチ、DL、DL の3本 → 3本用1個
- スの帰り線：スイッチ、CH の2本 → 2本用1個
合計 2本用2個・3本用1個・4本用1個。ロ・ハ・ニは種類や個数が合わない。
