令和元年度下期 第二種電気工事士 学科 問47 解説
配線図
図は，鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にある点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑰で示すボックス内の接続をリングスリーブ小3個を使用して圧着接続した場合の圧着接続後の刻印の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
また，写真に示すリングスリーブ中央の○，小は刻印を表す。

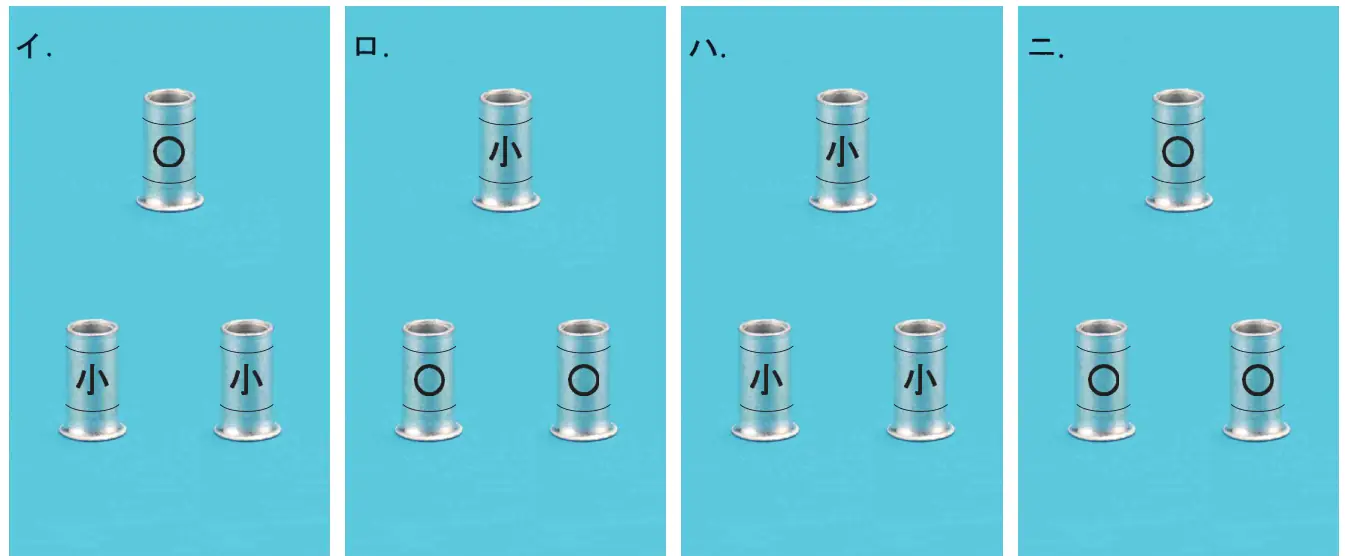

- イ刻印：○1個，小2個
- ロ刻印：小1個，○2個
- ハ刻印：小3個
- ニ刻印：○3個
答えを見る
正解 イ刻印：○1個，小2個
要点VVF1.6の2本接続は刻印○、3〜4本接続は刻印小
解説
正答はイです。⑰の和室のボックスには、⑱方向からの電源、引掛シーリング（リ）、スイッチ（リ）、コンセント2か所の配線が集まります。
- 接地側（白）：電源・照明・コンセント2か所の4本→小スリーブ、刻印「小」
- 非接地側（黒）：電源・スイッチ・コンセント2か所の4本→小スリーブ、刻印「小」
- スイッチ帰り線と照明の2本→小スリーブ、刻印「○」
よって○1個、小2個です。
ロ・ハ・ニ：本数と刻印の組合せが合わないので誤り。
