令和2年度下期午前 第二種電気工事士 学科 問7 解説

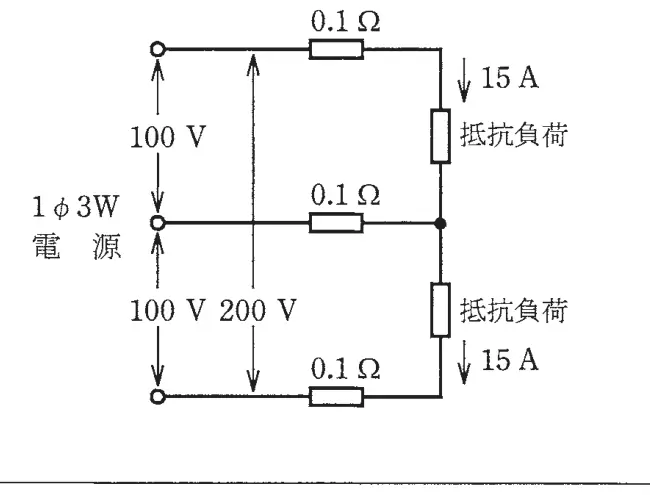

図のような単相3線式回路において，電線1線当たりの抵抗が0.1Ω，抵抗負荷に流れる電流がともに15Aのとき，この電線路の電力損失［W］は。
- イ45
- ロ60
- ハ90
- ニ135
答えを見る
正解 イ45
要点単相3線式で負荷が平衡なら中性線の電流は0
解説
上下の負荷電流がともに15Aで平衡しているので中性線の電流は0A、損失は外側2線分だけになり45Wです。
- 1線の損失：15² × 0.1 = 22.5［W］
- 合計：22.5 × 2 = 45［W］
ロ・ハ・ニ：中性線にも電流が流れるとして3線分を数えるなどの誤りで、誤りです（3線分なら67.5W）。
