令和2年度下期午後 第二種電気工事士 学科 問10 解説

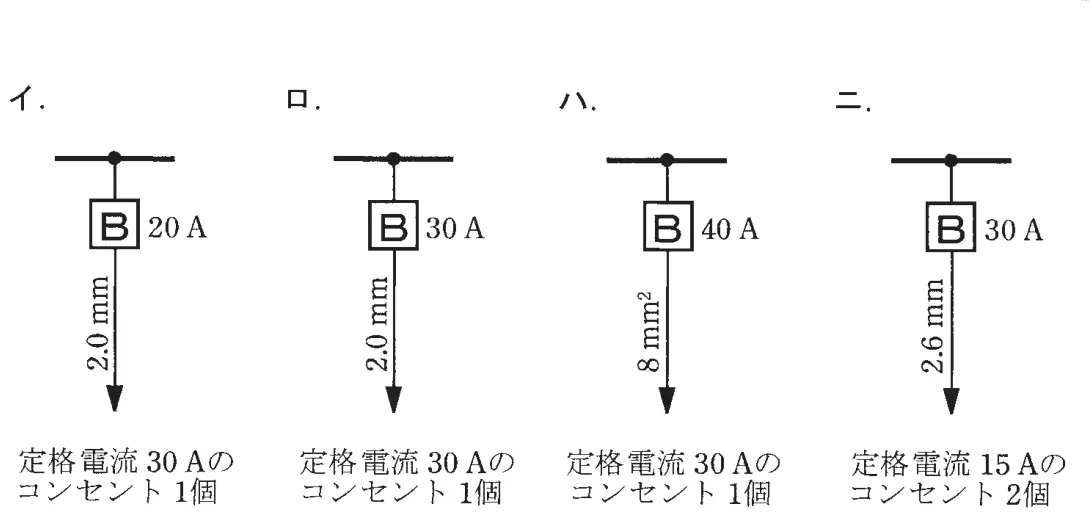

低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。
- イ配線用遮断器 20A，電線 2.0mm，定格電流30Aのコンセント1個
- ロ配線用遮断器 30A，電線 2.0mm，定格電流30Aのコンセント1個
- ハ配線用遮断器 40A，電線 8mm²，定格電流30Aのコンセント1個
- ニ配線用遮断器 30A，電線 2.6mm，定格電流15Aのコンセント2個
答えを見る
正解 ハ配線用遮断器 40A，電線 8mm²，定格電流30Aのコンセント1個
要点40A分岐回路は電線8mm²以上、コンセント30A以上40A以下
解説
正答はハです。40Aの配線用遮断器の分岐回路では、電線8mm²以上、コンセントは定格30A以上40A以下なので適切です。
イ：20Aの配線用遮断器の回路のコンセントは20A以下なので、30Aのコンセントは誤り。
ロ：30Aの回路の電線は2.6mm（5.5mm²）以上必要なので、2.0mmは誤り。
ニ：30Aの回路のコンセントは20A以上30A以下なので、15Aのコンセントは誤り。
