令和2年度下期午後 第二種電気工事士 学科 問45 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
⑮で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はVVF1.6とする。

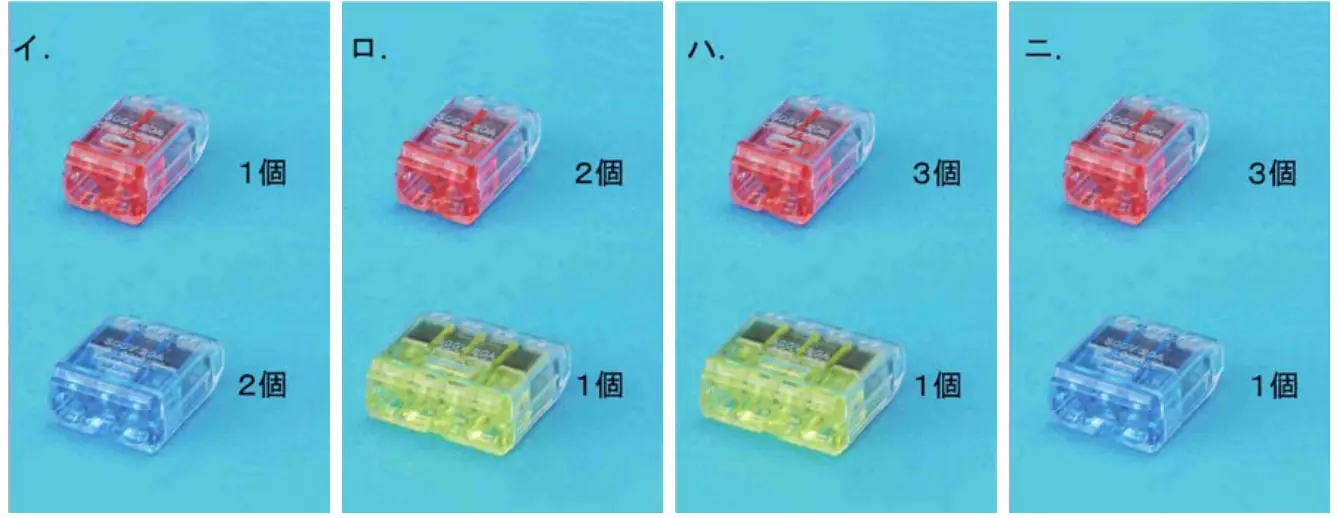

- イ2本用 1個，3本用 2個
- ロ2本用 2個，4本用 1個
- ハ2本用 3個，4本用 1個
- ニ2本用 3個，3本用 1個
答えを見る
正解 イ2本用 1個，3本用 2個
要点差込形コネクタは接続点ごとに電線本数に合った種類を使う
解説
正答はイです。⑮のジョイントボックスについて、電源から来る接地側・非接地側の電線と、照明器具・スイッチへの電線の接続を複線図にすると、3本接続の箇所が2か所、2本接続の箇所が1か所となります。したがって2本用1個、3本用2個です。
ロ・ハ：4本をまとめて接続する箇所はないので誤り。
ニ：2本用3個・3本用1個では接続点の数と本数が合わないので誤り。
※複線図をかいて、各接続点の電線本数を数えるのが確実です。
