令和3年度上期午後 第二種電気工事士 学科 問10 解説

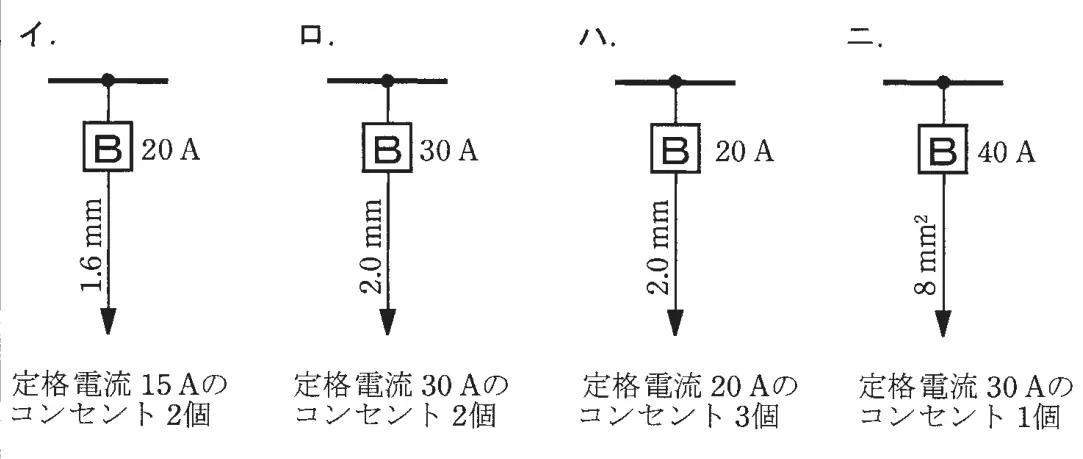

低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，不適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。
答えを見る
正解 ロ
要点30A分岐は2.6mm以上、コンセントは20A以上30A以下
解説
定格30Aの配線用遮断器の分岐回路は、電線を直径2.6mm以上にする必要があるので、2.0mmのロが不適切。
- 20A遮断器：1.6mm以上、コンセント20A以下
- 30A遮断器：2.6mm（5.5mm²）以上、コンセント20A以上30A以下
- 40A遮断器：8mm²以上、コンセント30A以上40A以下
イ：20A・1.6mm・15Aコンセントで適切。ハ：20A・2.0mm・20Aコンセントで適切。ニ：40A・8mm²・30Aコンセントで適切。
