令和3年度上期午後 第二種電気工事士 学科 問48 解説
配線図
図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，動力回路及び特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．配電盤，分電盤及び制御盤の外箱は金属製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑱で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。

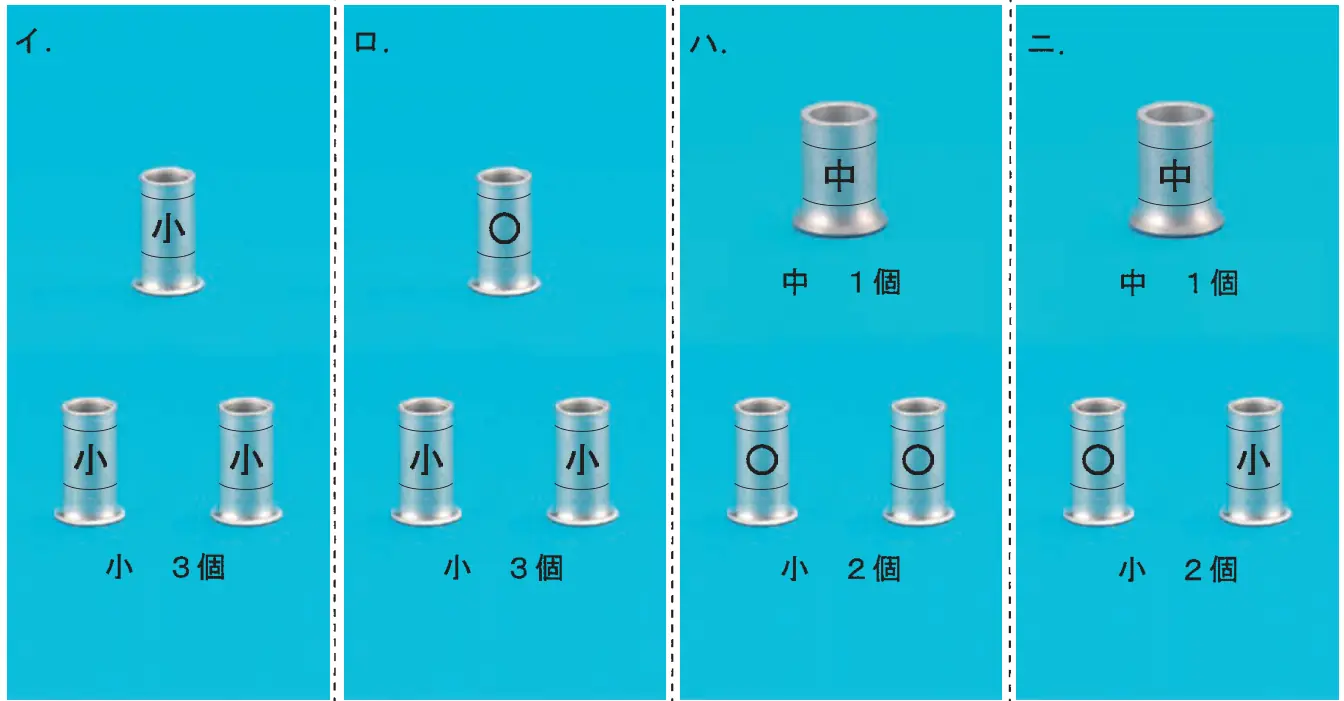

- イ小：3個（刻印：小，小，小）
- ロ小：3個（刻印：○，小，小）
- ハ中：1個（刻印：中） 小：2個（刻印：○，○）
- ニ中：1個（刻印：中） 小：2個（刻印：○，小）
答えを見る
正解 イ小：3個（刻印：小，小，小）
要点1.6mm×3〜4本は小スリーブで刻印は小
解説
⑱では、非接地側（⑨・スイッチイ・コンセント）3本、スイッチの戻り（スイッチ・照明イ2台）3本、接地側（⑨・照明イ2台・コンセント）4本の3か所を接続する。1.6mm3〜4本はいずれも小スリーブで刻印は「小」なので、イが正しい。
ロ：刻印○は1.6mm2本のときで誤り。ハ・ニ：1.6mm5本以上の接続はなく中は不要で誤り。
