令和3年度下期午前 第二種電気工事士 学科 問10 解説

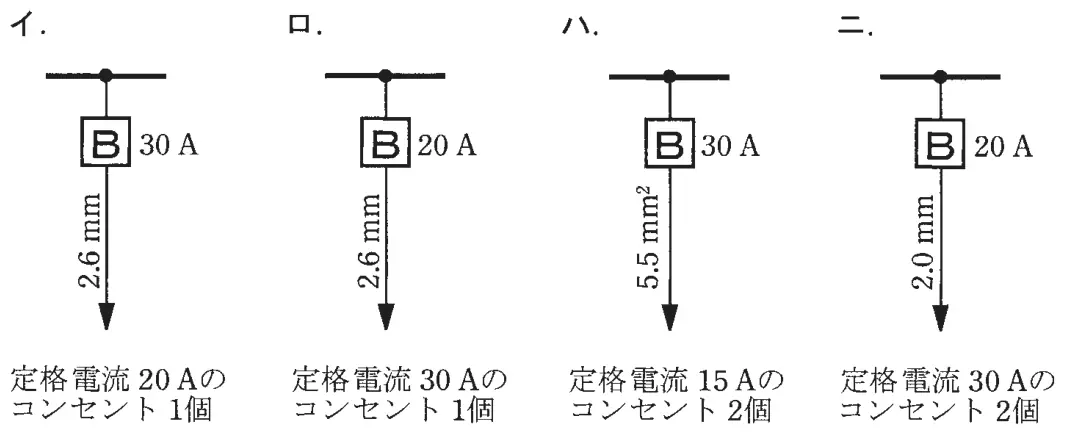

低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。
答えを見る
正解 イ
要点30A分岐回路は電線2.6mm以上、コンセント20A以上30A以下
解説
定格30Aの配線用遮断器には、電線2.6mm以上と定格20A以上30A以下のコンセントを組み合わせるので、イが適切です。
- 20A回路：電線1.6mm以上、コンセント20A以下
- 30A回路：電線2.6mm（5.5mm²）以上、コンセント20A以上30A以下
ロ：20A遮断器に30Aコンセントは不可なので誤り。
ハ：30A遮断器に15Aコンセントは不可なので誤り。
ニ：20A遮断器に30Aコンセントは不可なので誤り。
