令和3年度下期午前 第二種電気工事士 学科 問44 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑭で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線は特記のないものはVVF1.6とする。
また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。

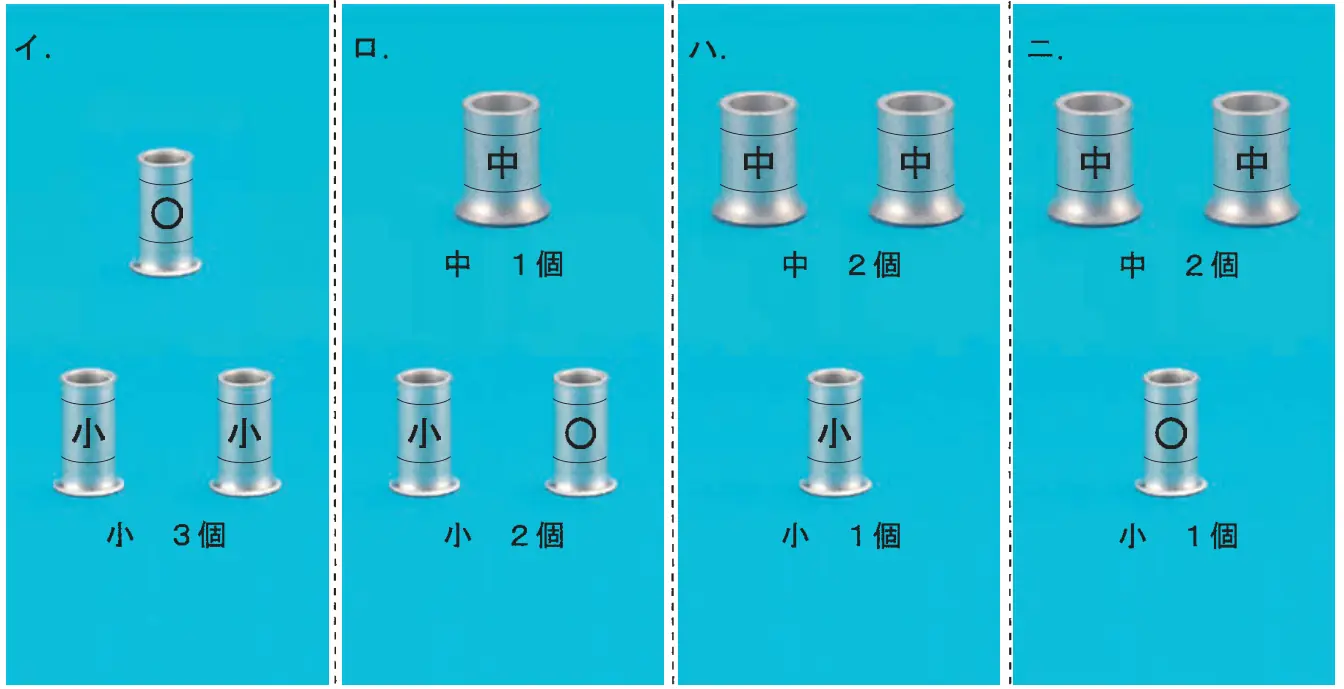

- イ小：3個（刻印：○，小，小）
- ロ中：1個（刻印：中） 小：2個（刻印：小，○）
- ハ中：2個（刻印：中，中） 小：1個（刻印：小）
- ニ中：2個（刻印：中，中） 小：1個（刻印：○）
答えを見る
正解 ニ中：2個（刻印：中，中） 小：1個（刻印：○）
要点1.6mm×2本は小スリーブ刻印○、2.0mmを含む多数の接続は中スリーブ
解説
⑭のボックスには分電盤からVVF2.0の電源が入り、台所の照明・コンセントや隣のボックスへ分岐します。電源の白線・黒線の接続は2.0mmと1.6mm複数本を束ねるので中スリーブ（刻印「中」）が2個、スイッチから照明への帰り線は1.6mm×2本なので小スリーブ（刻印○）が1個となり、ニが正しいです。
イ・ロ：2.0mmを含む電源線の接続に小スリーブは使えないので誤り。
ハ：1.6mm×2本の刻印は「小」ではなく○なので誤り。
