令和4年度下期午前 第二種電気工事士 学科 問10 解説
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，不適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。

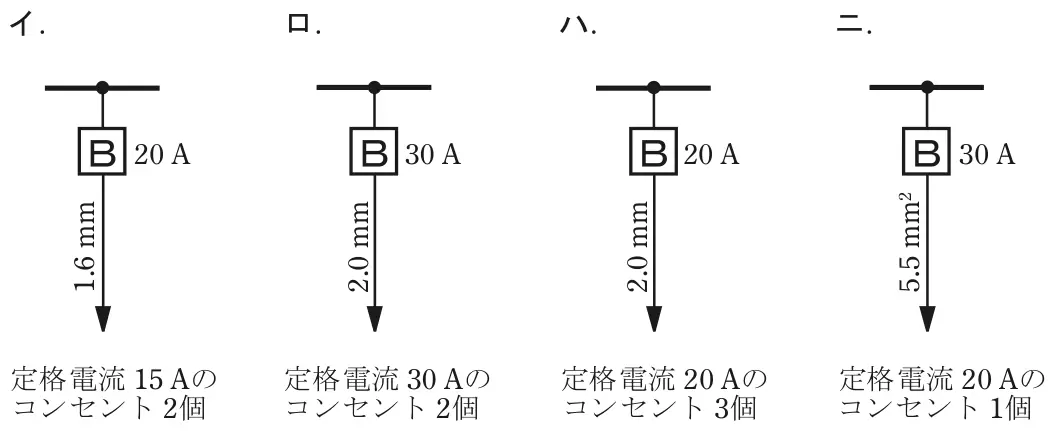

- イ配線用遮断器 20A 電線 1.6mm 定格電流15Aのコンセント2個
- ロ配線用遮断器 30A 電線 2.0mm 定格電流30Aのコンセント2個
- ハ配線用遮断器 20A 電線 2.0mm 定格電流20Aのコンセント3個
- ニ配線用遮断器 30A 電線 5.5mm² 定格電流20Aのコンセント1個
答えを見る
正解 ロ配線用遮断器 30A 電線 2.0mm 定格電流30Aのコンセント2個
要点30A分岐回路は電線2.6mm以上、コンセント20A以上30A以下
解説
配線用遮断器30Aの分岐回路では電線は直径2.6mm（断面積5.5mm²）以上が必要なので、2.0mmのロは不適切です。
イ：20Aの配線用遮断器なら電線1.6mm以上、コンセント20A以下で適切。
ハ：20Aの分岐で2.0mm、20Aコンセントで適切。
ニ：30Aの分岐で5.5mm²、コンセントは20A以上30A以下で適切。
