令和4年度下期午後 第二種電気工事士 学科 問10 解説

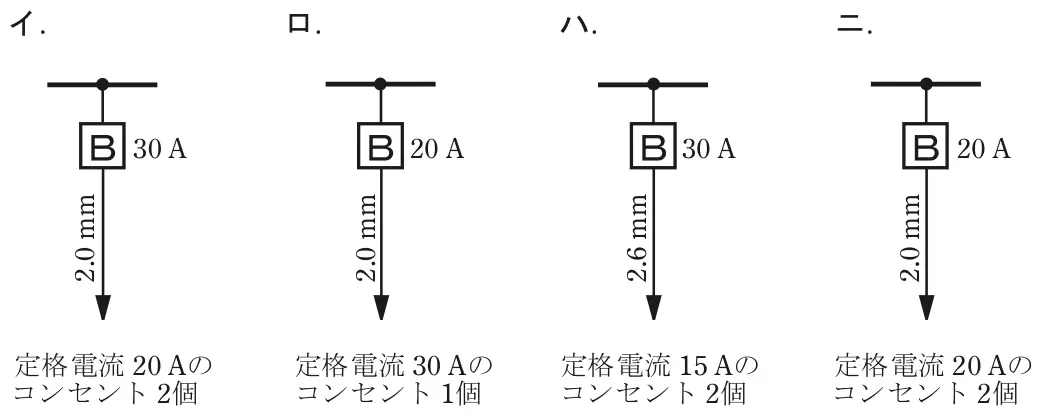

低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。
- イB 30A 2.0mm 定格電流20Aのコンセント2個
- ロB 20A 2.0mm 定格電流30Aのコンセント1個
- ハB 30A 2.6mm 定格電流15Aのコンセント2個
- ニB 20A 2.0mm 定格電流20Aのコンセント2個
答えを見る
正解 ニB 20A 2.0mm 定格電流20Aのコンセント2個
要点20A配線用遮断器の分岐回路は1.6mm以上、コンセントは20A以下
解説
定格電流20Aの配線用遮断器の分岐回路は、電線1.6mm以上、コンセント20A以下なので、2.0mmと20Aコンセントの組合せのニが適切。
- イ：30A遮断器は2.6mm以上が必要で、2.0mmでは誤り。
- ロ：20A遮断器に30Aのコンセントは接続できないので誤り。
- ハ：30A遮断器のコンセントは20A以上30A以下で、15Aは誤り。
