令和5年度上期午前 第二種電気工事士 学科 問10 解説
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。

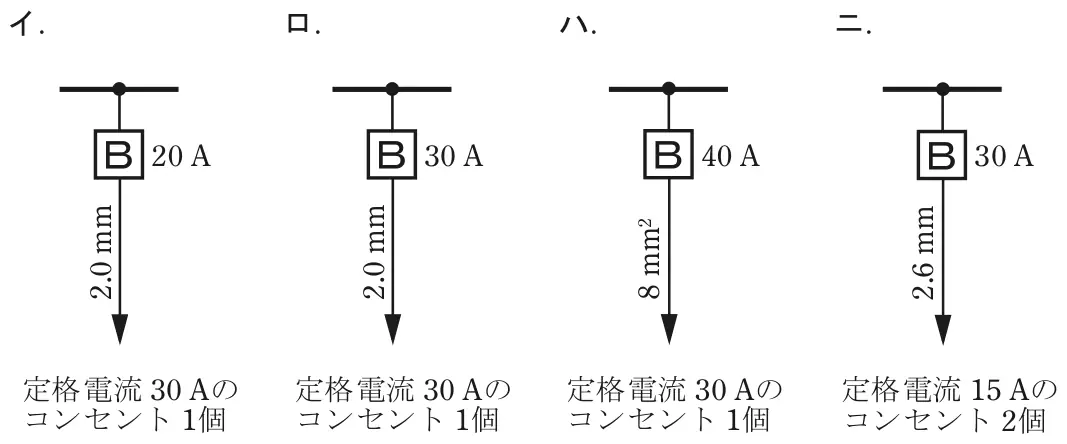

- イ配線用遮断器20A，電線2.0mm，定格電流30Aのコンセント1個
- ロ配線用遮断器30A，電線2.0mm，定格電流30Aのコンセント1個
- ハ配線用遮断器40A，電線8mm²，定格電流30Aのコンセント1個
- ニ配線用遮断器30A，電線2.6mm，定格電流15Aのコンセント2個
答えを見る
正解 ハ配線用遮断器40A，電線8mm²，定格電流30Aのコンセント1個
要点40A分岐は8mm²以上の電線、30A〜40Aのコンセント
解説
配線用遮断器40Aの分岐回路は電線8mm²以上、コンセント30A以上40A以下なので、ハが適切です。
- 20A：1.6mm以上、20A以下のコンセント
- 30A：2.6mm（5.5mm²）以上、20A以上30A以下のコンセント
イ：20Aの分岐回路に30Aのコンセントは不可で誤り。
ロ：30Aの分岐回路に2.0mmは細すぎて誤り。
ニ：30Aの分岐回路に15Aのコンセントは不可で誤り。
