令和5年度上期午後 第二種電気工事士 学科 問10 解説

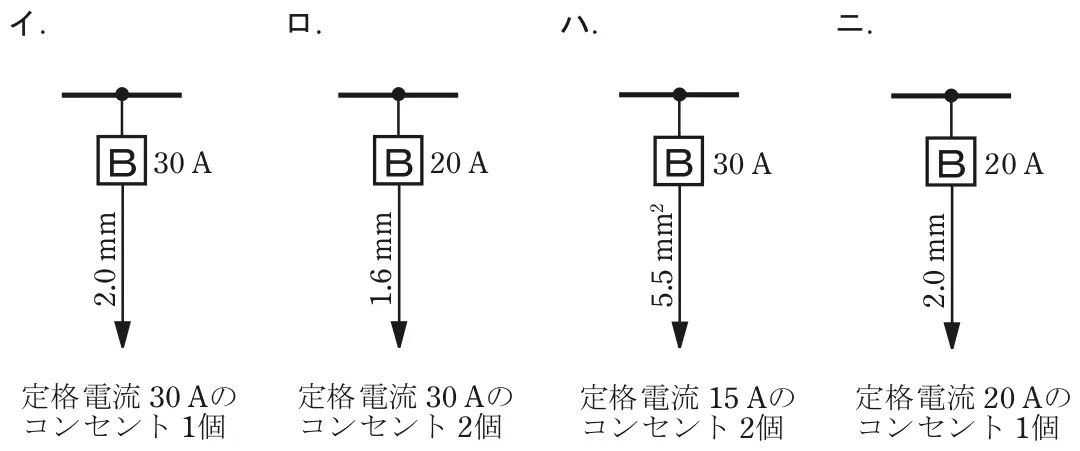

低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。
- イB 30A 2.0mm 定格電流30Aのコンセント1個
- ロB 20A 1.6mm 定格電流30Aのコンセント2個
- ハB 30A 5.5mm² 定格電流15Aのコンセント2個
- ニB 20A 2.0mm 定格電流20Aのコンセント1個
答えを見る
正解 ニB 20A 2.0mm 定格電流20Aのコンセント1個
要点20A配線用遮断器の分岐は1.6mm以上、コンセント20A以下
解説
配線用遮断器20Aの分岐回路は電線1.6mm以上、コンセント20A以下なので、2.0mmと20Aコンセントの組合せは適切です。
イ：30Aの分岐回路は電線2.6mm（5.5mm²）以上が必要で、2.0mmは細すぎて誤り。
ロ：20Aの分岐回路に定格30Aのコンセントは使えないので誤り。
ハ：30Aの分岐回路のコンセントは20A以上30A以下が必要で、15Aは誤り。
