平成29年度下期 第二種電気工事士 学科 問9 解説
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。

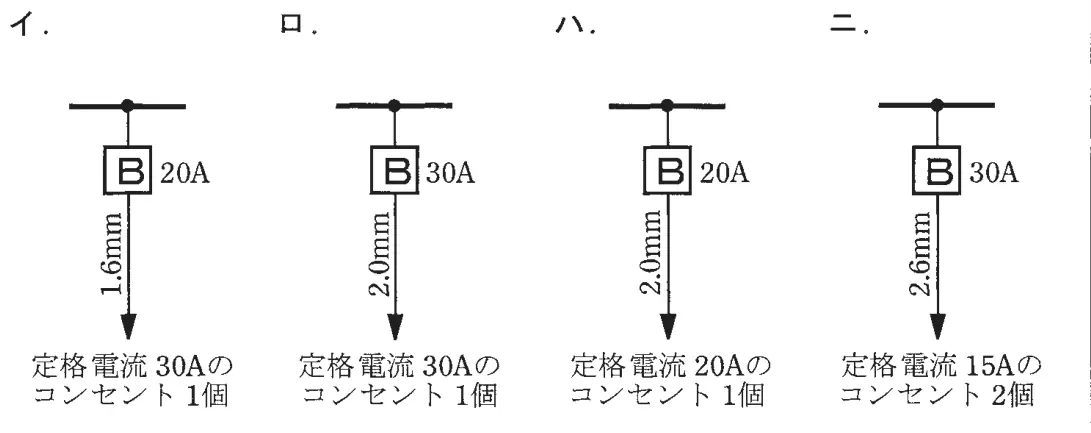

- イ（図記号）20A 1.6mm 定格電流30Aのコンセント1個
- ロ（図記号）30A 2.0mm 定格電流30Aのコンセント1個
- ハ（図記号）20A 2.0mm 定格電流20Aのコンセント1個
- ニ（図記号）30A 2.6mm 定格電流15Aのコンセント2個
答えを見る
正解 ハ（図記号）20A 2.0mm 定格電流20Aのコンセント1個
要点20A回路は1.6mm以上・20A以下のコンセント
解説
20Aの配線用遮断器の分岐回路は、電線1.6mm以上、コンセント20A以下なので、ハが適切。
- イ：20A回路に30Aのコンセントは使えないので誤り。
- ロ：30A回路の電線は2.6mm（5.5mm²）以上が必要で、2.0mmでは細いので誤り。
- ニ：30A回路に使えるコンセントは20A以上30A以下で、15Aのコンセントは使えないので誤り。
