令和3年度上期午前 第二種電気工事士 学科 問10 解説
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3m，配線用遮断器からコンセントまでは8mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。

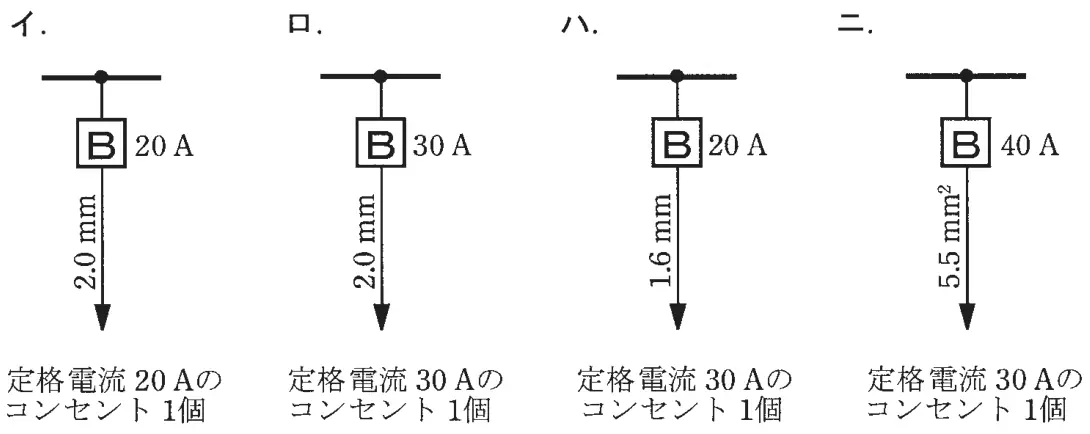

- イB 20A 2.0mm 定格電流20Aのコンセント1個
- ロB 30A 2.0mm 定格電流30Aのコンセント1個
- ハB 20A 1.6mm 定格電流30Aのコンセント1個
- ニB 40A 5.5mm² 定格電流30Aのコンセント1個
答えを見る
正解 イB 20A 2.0mm 定格電流20Aのコンセント1個
要点20A遮断器は1.6mm以上・20A以下のコンセント
解説
配線用遮断器20Aの分岐回路は、電線1.6mm以上、コンセントは20A以下なのでイが正しいです。
ロ：30Aの回路は電線2.6mm（5.5mm²）以上が必要なので誤り。
ハ：20Aの回路に30Aのコンセントは使えないので誤り。
ニ：40Aの回路は電線8mm²以上が必要なので誤り（コンセントは30A・40Aで可）。
なお分岐点から遮断器まで3mなので、遮断器の位置は問題ない。
